Affidabilità ineguagliabile e bella estetica
Le porte a battente Veritas SmartDoor® portano la tecnologia delle porte schermate a un livello completamente nuovo, con un design elegante e un elenco di vantaggi non disponibili con altri modelli di porte d'ingresso.
Eliminate i problemi meccanici e l'aspetto industriale delle normali porte schermate dalle radiazioni. I sistemi di porte Veritas offrono una schermatura garantita al 100% con un'affidabilità senza pari e il fascino visivo di finiture di design contemporaneo. Le porte Veritas, il più avanzato sistema di ingresso per sale di radioterapia, sono dotate della tecnologia SmartDoor® Touch Screen, che offre una serie di funzioni utili, tra cui funzioni di sicurezza avanzate con un lettore di impronte digitali, accesso remoto dalla sala di controllo o dalla postazione infermieristica e rapporti sulle prestazioni. Con un'apertura in 10 secondi o meno, le porte fanno saltare i cardini della concorrenza!
Design avanzato con schermatura dalle radiazioni
- Funzionamento fluido e sicuro Funzionamento fluido e sicuro supportato dal servizio Veritas SmartCare™.
- L'esclusivo meccanismo di trasmissione radiale richiede una manutenzione minima
- La velocità di funzionamento da 8 a 10 secondi, più del doppio rispetto alle porte della concorrenza, elimina la necessità di aperture parziali.
- Sistemi di sicurezza ridondanti
- Può essere azionato manualmente in condizioni di spegnimento
- Il design senza cerniere elimina le antiestetiche cerniere a muro che necessitano di manutenzione.
- Sistema di azionamento a scomparsa. L'assenza di un operatore sopraelevato consente l'ingresso di HVAC nella stanza sopra la porta.
- Funzionamento avanzato con touch-screen: controllo di tutte le operazioni da un'unica interfaccia. Capacità di risoluzione dei problemi a distanza.
- Infinita scelta di finiture di porte contemporanee.
Veritas SmartDoor® Ingegneria e Fisica
Veritas fornisce servizi di ingegneria, fisica, progettazione e supporto architettonico per la costruzione del sistema di porte in base ai parametri fisici finali. Viene fornito un rapporto fisico completo, che documenta tutti i parametri di progettazione e i calcoli fisici per l'installazione della porta. I servizi di progettazione e ingegnerizzazione comprendono la parte strutturale e meccanica.

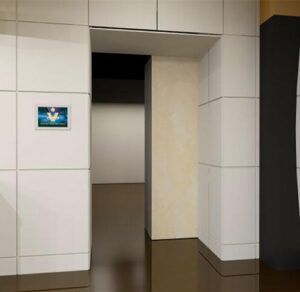

Sistema SmartDoor® Veritas a battente
SPECIFICHE
ARTICOLO | DESCRIZIONE |
| Costruzione | Porta a battente a un'anta sostenuta da un cuscinetto a perno radiale/spinta, montato in superficie sul cemento del pavimento, e da un cuscinetto radiale superiore installato in un supporto del telaio in acciaio. Incernierata dal bordo della colonna vertebrale. |
| Standard Apertura libera | 122 cm x 213 cm (4 piedi x 7 piedi). Conforme alle dimensioni di apertura richieste, come indicato nei manuali IDP dei principali fornitori di apparecchiature. Le dimensioni dell'apertura libera possono essere personalizzate per soddisfare le esigenze specifiche del cliente. |
| Sistema di azionamento | Motore azionato da un pignone a rulli avanzato che garantisce un'elevata precisione di posizionamento. Gruppo di azionamento diretto con rilevamento del limite di corrente incorporato (rilevamento dei guasti). |
| Cabinet di controllo | Box da 609 mm x 609 mm x 254 mm (24" x 24" x 10"), porta anteriore ventilata. |
| Interruttore di interblocco della macchina | Scatola metallica da 101 mm x 101 mm x 50 mm (4" x 4" x 2"), (per uso macchina o interoperabilità). |
| Velocità di apertura/chiusura | Apertura/chiusura completa in 8-10 secondi. La velocità di funzionamento è regolabile in continuo. |
| Requisiti elettrici | Alimentazione 208-240 VAC trifase 50/60 HZ. 220 V monofase, 20 ampere disponibile. Cablaggio a bassa tensione per tutti i comandi delle porte, i sensori di presenza e i sistemi di sicurezza. |
| Controlli e funzionamento | Interfaccia touch screen programmabile Veritas SmartDoor e due (2) custodie NEMA 12. Stazioni di controllo a pulsanti a bassa tensione da 24 V CC. Pulsante di arresto di emergenza a fungo. Sistema classificato UL. |
| Funzionamento manuale | Con il sistema di azionamento disinserito, il sistema di porte può essere aperto e chiuso manualmente per operazioni di emergenza e manutenzione. |
| Sicurezza | Due (2) pulsanti di arresto di emergenza ("E Stop"), uno all'interno e uno all'esterno della sala. Arresto di emergenza integrato nell'HMI. Disabilitazione di emergenza sulla centralina di controllo. |
| Sensori di presenza | BEA, Inc. Serie SuperScan su entrambi i lati della porta. Disattiva completamente l'alimentazione/la forza motrice. |
| Porte di sicurezza | Il meccanismo di azionamento della porta è nascosto dietro pannelli protettivi rifiniti in tinta con l'impiallacciatura della porta. |
| Schermatura dalle radiazioni | Barriera e involucro di schermatura dalle radiazioni efficace al 100%. Le porte sono lavorate e installate con precisione per ridurre al minimo lo spazio tra il pavimento e la parte inferiore della porta, per ridurre la dispersione sotto la porta ed eliminare la necessità di incassare la porta nel pavimento. |
| Spessore della porta | Le SmartDoors Veritas sono disponibili in spessori di 5" (127 mm), 10" (254 mm), 15" (381 mm) o 20" (508 mm) e sono caricate con la schermatura modulare VeriShield o con materiali alternativi, come necessario per soddisfare i requisiti della relazione fisica. Sono disponibili spessori personalizzati. |
| Finiture | Scelta di finiture di alta qualità per le porte (polimeri resistenti e laminati ad alta pressione, acciaio inox o alluminio anodizzato). Le grafiche personalizzate sono disponibili a un costo aggiuntivo. |
| Test | Le prove di integrità della schermatura antiradiazioni devono essere completate dal cliente entro 60 giorni dal progetto. Veritas correggerà eventuali carenze nella schermatura della porta o nel sistema operativo della porta, come garantito. |
| Garanzia | Garanzia di schermatura al 100% contro lo streaming delle radiazioni e copertura standard di un anno contro i guasti meccanici. Sono disponibili contratti di manutenzione preventiva. |
| Attenuazione | Attenuazione di fotoni e neutroni. Garanzia di schermatura al 100%. |
| Direzione dello swing | Disponibile con oscillazione a destra o a sinistra. |
1. Protezione del sensore di sicurezza
2. Comando della porta programmabile tramite touch screen, monitoraggio/rendicontazione del funzionamento e blocco elettronico della porta.
3. Pacchetto estetico: scelta di finiture e rivestimenti.
4. Pannelli di sicurezza incorporati: impediscono l'accesso al meccanismo di azionamento ed eliminano i punti di contatto.
5. L'installazione di precisione impedisce la dispersione delle radiazioni sotto la porta
6. Azionamento del motore da un'unica fonte e tutti i cablaggi nascosti e situati accanto alla porta: elimina l'operatore sopraelevato.
7. Funzionamento fluido e silenzioso
8. L'intero peso del portone è finemente bilanciato su un cuscinetto di portata pari a 200.000 libbre (fattore di sicurezza 10 volte).
